Selfmade Injector Tester /Cleaner for Workplaces and Enthusiasts!

Mal wieder was Neues! Als erstes Projekt in 2009 Stellen wir hiermit den Injektor Tester für Motoren mit Benzineinspritzung vor.
Aber zunächst mal das Video, wie das Ganze funktioniert.


b

Und dann ist da erstmal die Antwort auf die Frage: warum das Ganze? Wann immer es Probleme mit der Einspritzdüse gibt, ist es sinnvoll eine Möglichkeit zu haben diese zu überprüfen.
Mit diesem Tester ist es möglich, die Benzinmenge der Einspritzdüse zu messen, sowie die Einspritzdüse bei Bedarf auch zu reinigen.
Die Zeit, die die Einspritzdüse geöffnet wird ist frei einstellbar und kann in 0,1 ms Schritten zwischen 0,1 und 25,5 ms eingestellt werden. Ebenso die Anzahl von Wiederholzyklen kann zwischen eins und 255 variiert werden. Die präzise Ansteuerung erfolgt mittels Mikro Controller und zum Schutz der Einspritzdüse wird ein industrieller Treiberbaustein verwendet, der nach einer kurzen Zeit den Strom für die Einspritzdüse auf ein Viertel reduziert, um eine thermische Überlastung zu vermeiden. Dies ist sinnvoll, weil nach dem Öffnen der Düse, zum Offenhalten nur noch einen Bruchteil des Stromes benötigt wird, als der der zum Öffnen notwendig ist.

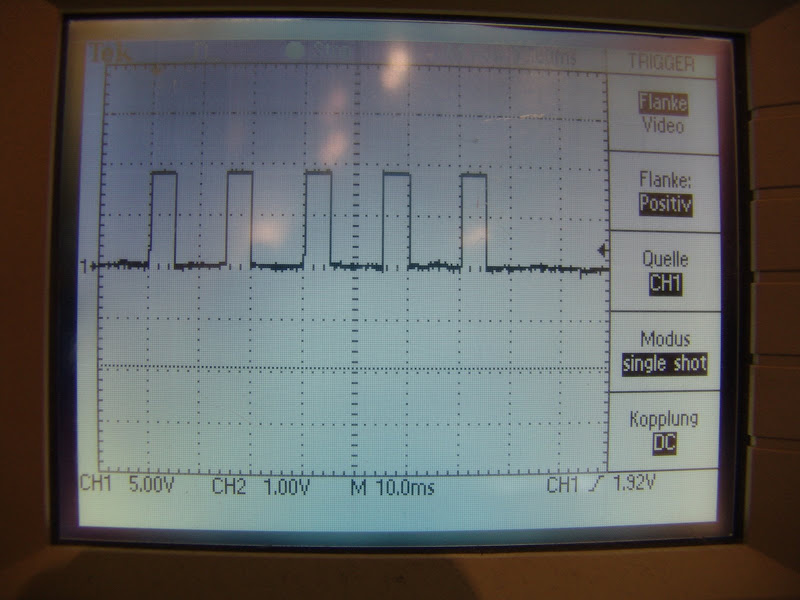

Wie genau der Mikroprozessor arbeitet, kann am oberen Bild gut erkannt werden. Die gewählte Einstellung war eine Öffnungszeit von 0,5 ms und eine Wiederholrate von fünf. In der Zwischenzeit haben wir die Routine noch etwas optimiert, so dass die Abweichung vom Sollwert kleiner als 0,1 ms ist. Damit die Einspritzdüse nicht überlastet wird, wird zwischen jedem Zyklus eine Pause von 10 ms gemacht.

Bei Interesse, Fragen oder Anregungen bitte wie immer eine Mail an mich, und wir werden versuchen so schnell wie möglich zu helfen.
